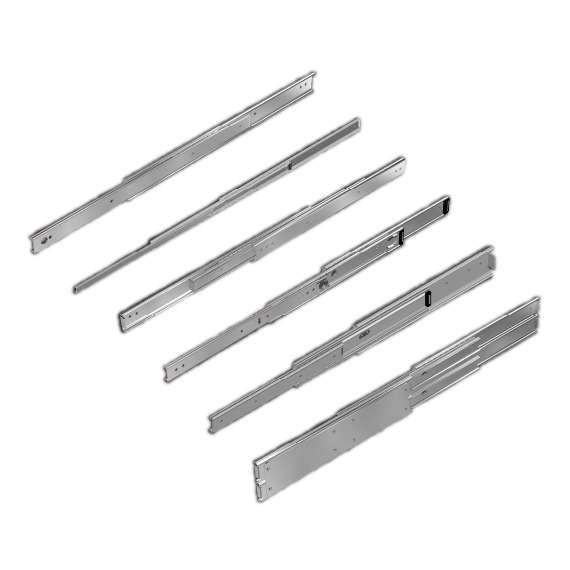

日本スライド工業（株） スライドレール

■高強度・高耐久性

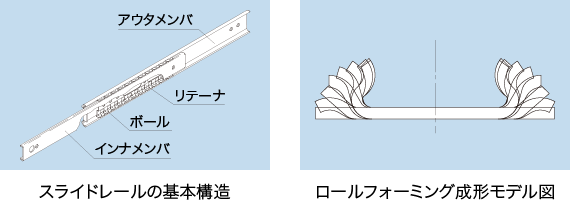

レール成形に独自の精密ロールフォーミング成形（冷間ロール成形）を採用。
これは折り曲げるだけのプレス加工品と異なり、鋼板全体を圧延しながら徐々に成形するため、バニッシュ効果によって強度がUPします。さらに強靭鋼板の採用により長時間の使用にも十分な耐久性を備えています。

■スムーズなリニアモーション
精密プレスリテーナがボールを一定間隔で保持しているため、ボール同士の相互摩擦がなく、高精度に仕上がったレール転動溝を転がって、ひっかかりのない軽快な直線運動が得られます。

■薄形コンパクト
断面形状は強度を保ちつつ可能な限り薄型に設計されているので、取付時のサイドスペースが最小ですみます。

■メンテナンスフリー
ボールを保持しているリテーナはボールクリーニング作用があり転動面を常に最良の状態に保ちます。またレールには、表面処理を施しているのでメンテナンスフリーで長期間使用できます。

■取付簡単
極めてシンプルな構造の上、さらにボルトオンのみで使用可能なため、取付側の設計・加工・組立工数が大幅に削減できます。

豊富なラインナップにより、最適な製品をご利用いただけます。

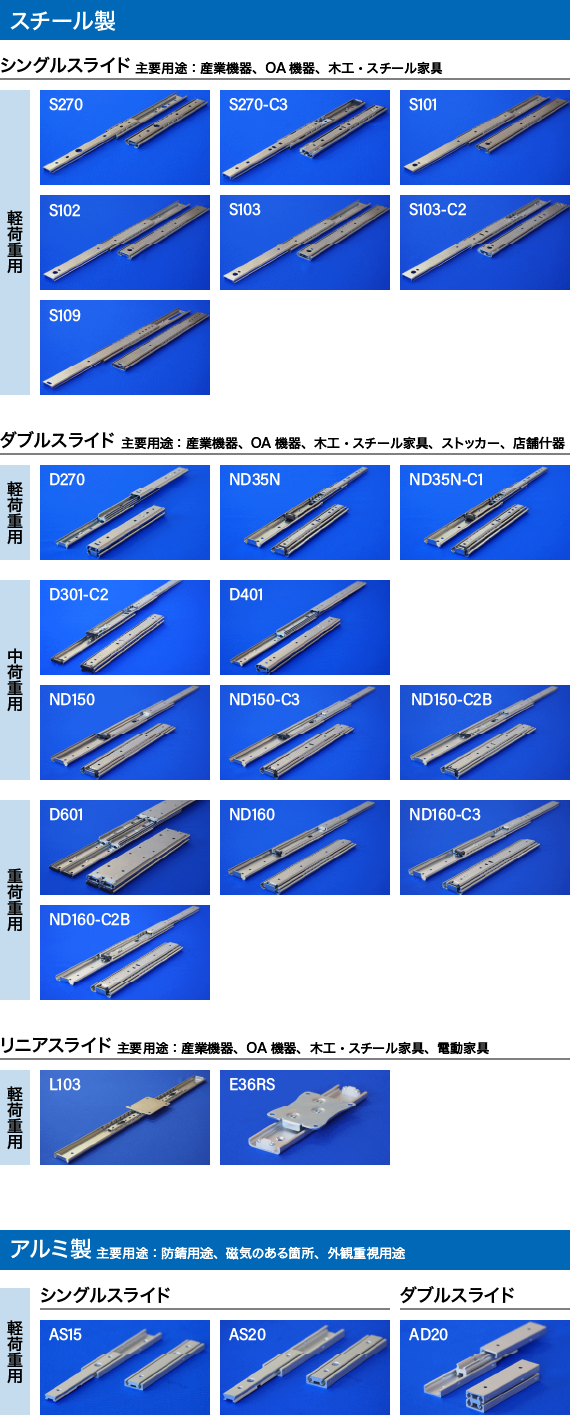

【ラインナップ】
■シングルスライド
アウタメンバ（キャビネットメンバ）・インナメンバ（ドロワメンバ）で構成されるスライドレールで、メンバ長さの3／4を引き伸ばすことができます。
主な用途：産業機器、OA機器、木工・スチール家具
適応型番：S270・S101・S102・S103・AS15・AS20

■ダブルスライド
アウタメンバ（キャビネットメンバ）・センタメンバ・インナメンバ（ドロワメンバ）で構成されるスライドレールで、メンバ長さの全長以上を引き伸ばすことができます。
主な用途：産業機器、OA機器、木工・スチール家具、ストッカー、店舗什器
適応型番：D270・D401・D601・ND150・ND160・AD20

■リニアスライド
アウタメンバ・インナメンバで構成されるスライドレールで、アウタメンバの長さ範囲内でインナメンバが直線的に往復運動します。
主な用途：産業機器、OA機器、木工・スチール家具、電動家具
適応型番：L103・E36RS

■アルミ製レール
アルミ合金製のため、超軽量です。アルミ合金＋アルマイト処理のため、耐食性にすぐれています。
主な用途：防錆用途、磁気のある箇所、外観重視用途
適応型番：AS15・AS20・AD20

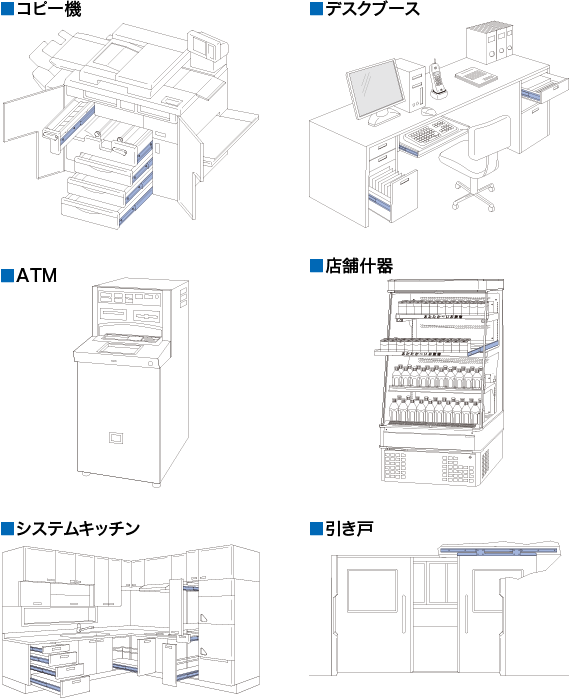

【使用例】
スライドレールは、強靭鋼板を精密ロールフォーミング成形したインナメンバとアウタメンバの間にボールを配列した有限直線運動用スライドユニットです。
ボールは精密プレスリテーナにより一定間隔に保持されているため、相互摩擦のないスムーズなスライド機構が得られます。
薄形コンパクト、スムーズかつメンテナンスフリーで使用できるスライドレールは、OA機器や木工・スチール家具をはじめ、各種スライドドア・ラック・ストッカーに最適です。

【主なアクセサリ】
■引き出し時ロック
棚を引き出した際に、スライドレール全体をロックして勝手に収納されないようにする機能です。
サーバラックなど、棚を引き出して作業する際に有効です。
ロックを解除する際、レールをストローク方向に所定の力で押すと解除するタイプと、インナメンバに取り付けた部品を操作することで解除するタイプがあります。

■収納時ロック
棚を収納している際に、些細な衝撃などでスライドレールが引き出されないよう保持する機能です。
システムキッチンの家電収納棚などに取り付けられることが多いです。

■引き抜き
棚を引き出した際、インナメンバを引き抜くことができる機能です。
レールをストローク方向に所定の力で引くと引き抜けるタイプと、インナメンバに取り付けた部品を操作することで引き抜けるタイプなど、複数タイプがあります。

■消音
棚を引き出し、収納する際、スライドレール同士が衝突する音を和らげる機能です。
レールに樹脂やゴム部品を取り付けることで静音性を確保します。

■ソフトクローズ
棚を収納する際、一定のスピードでゆっくり収納させ、衝撃を和らげる機能です。
システムキッチンの食器棚などに取り付けられることが多いです。
