THK（株） 免震・制震装置

【免震装置とは】
建物の床と機器や美術品とを切離して、伝わる激しい地震動をやわらげるものです。
データセンターやサーバ、光学機器などの貴重な設備機器や、重要文化財や美術品などの社会的財産を地震から守ります。
免震テーブルTSD型、免震モジュールTGS型、文化財展示ケース用免震テーブルVIT型をラインナップ。

【制震装置とは】
錘（オモリ）やダンパーなどの「制震部材」により、地震の揺れを吸収します。
ラック用制震装置TRMD型をラインナップ。

床面への固定不要。置くだけのかんたん設置で手軽に地震対策が可能です。
必要に応じて床面への固定や搭載物の締結も可能。より安心・安全にお使い頂けます。

搭載物に合わせた3形番をラインナップ。モジュールの連結やピッチ変更が可能なため、搭載物の数や重さに合わせた対応が可能。後から増設も容易です。

LMガイドによる「支承」、バネによる「復元」、粘性ダンパーによる「減衰」と、免震に必要な3機能をコンパクトに凝縮。地震から搭載物を守ります。

搭載物に合わせて自由に連結可能。
モジュールには免震機能を持った支承と、連結用の連結モジュールがあり、積載物の大きさや重さに合わせて組合せが可能。
モジュールの最小構成は2×2、最大構成数に制限はなく、後からの増設も可能です。

モジュールと床をアンカーボルトで固定するため、地震によるずれや浮き上がりを防止。モジュール上面が面構造で平面のため、積載物の固定や配線・空調のスペースの確保が可能です。

床面への固定不要。置くだけの簡単設置で手軽に地震対策が可能です。
必要に応じて床面への固定や搭載物の締結も可能。より安心・安全にお使い頂けます。

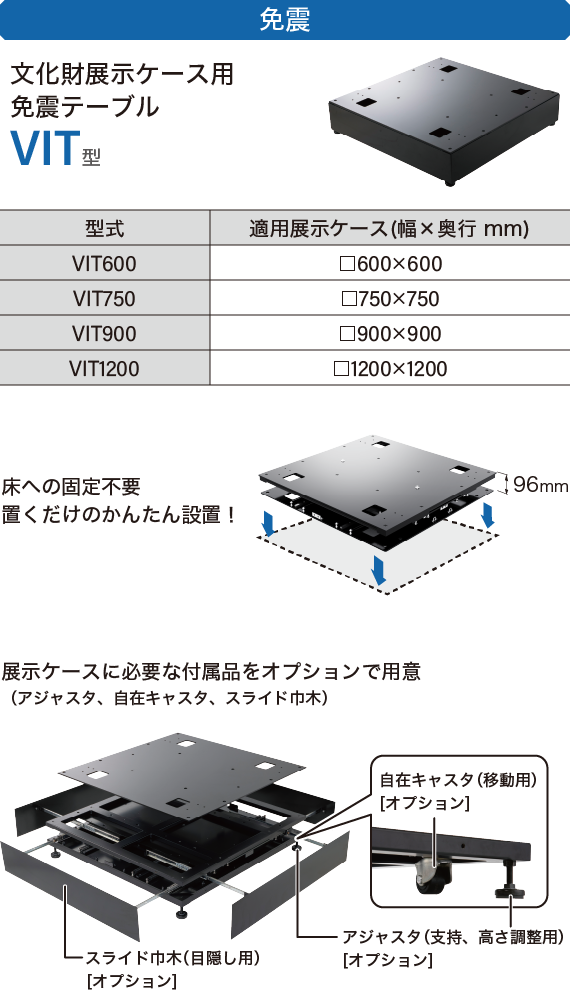

展示ケースに必要な付属品をオプションでご用意。
アジャスタ…支持・高さ調整用
自在キャスタ…移動用
スライド巾木…目隠し用

正方形の平面形状かつ全高96mmの薄型設計（オプション部品無の場合）により、展示ケース以外の様々な積載物にも使用可能です。

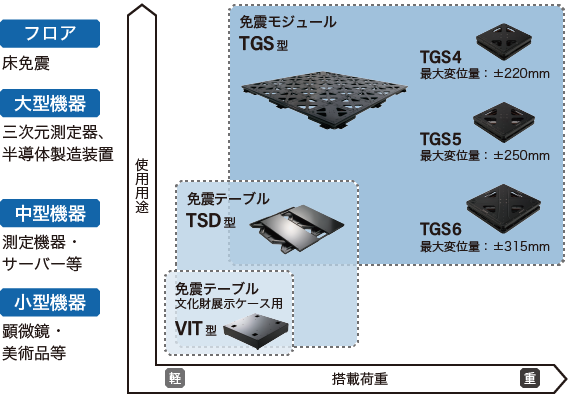

免震テーブル　文化財展示ケース用 VIT型
小型機器（顕微鏡・美術品等）向け
搭載荷重：軽

免震テーブル TSD型
中型機器（測定機器、サーバ等）や、小型機器（顕微鏡、美術品など）向け
搭載荷重：中

免震モジュール TGS型
フロア（床免震）、大型機器（三次元測定機、半導体製造装置）、中型機器（測定機器、サーバ等）
搭載荷重：重

AIデータセンター、CDU、サーバラック、顕微鏡、薬品棚、医療機器、光学機器、精密機器、フロア、文化遺産、美術品など。
様々な用途にお使いいただけます。

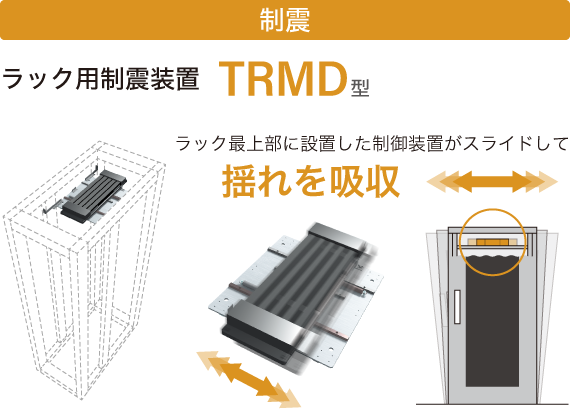

ラックの最上部に設置します。地震の際制御装置がスライドして揺れを吸収します。
稼働中のラックにも設置可能です。
